概述

發電廠和變電站中的電力操作電源現今采用的都是直流電源，而直流屏就是用來供應這種直流電源的，它為控制負荷和動力負荷以及直流事故照明負荷等提供電源，是當代電力系統控制、保護的基礎，也因此應用了大量的**的科學技術。它主要由電源進線系統（交流進線）、電源雙路互投系統、充電機控制系統、充電機、直流分配系統、絕緣監測系統、綜合控制器（系統監視控制系統，為直流屏的大腦）、閃光系統、通訊系統、蓄電池這幾大部分組成。

用途

主要應用于變（配）電所、變電站、發電廠，作為直流控制保護電源，電磁操作機構的操作電源；現在，它也同樣廣泛的應用于通信部門、計算機房、醫院、礦井、賓館，以及高層建筑的可靠應急電源，用途十分廣泛。

特點

1. 智能化程度高

2. 可靠性高

3. 顯示、報警功能完善

4. 兩路交流輸入、自動切換

5. 完善的電池管理

6. 自動電池溫度補償

7. **率、高功率因數

8. 穩壓、穩流精度高

9. 方案齊全、組合方便

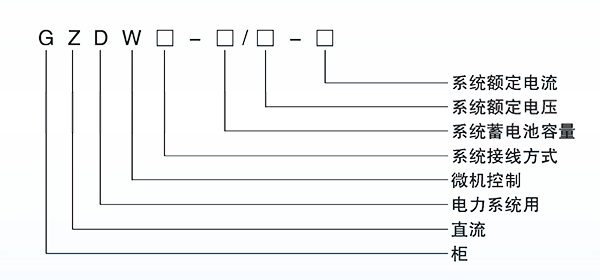

系統型號定義

主要技術指標

交流輸入電壓：380V±15%、220V±15%

電網頻率：50Hz±5%

功率因數：≥0.92

效率： ≥95%

輸出電壓范圍： 99V-143V連續可調（110V系統）198V-286V連續可調（220V系統）

輸出限流：額定電流（10%~105%）

穩壓精度：≤±0.5%

穩流精度：≤±1%

紋波系數：≤±0.5%

均流度： ≤5%

絕緣電阻： ≥20M

絕緣強度：輸出對地、輸入對地、輸入對輸出施加2.5KVAC， 1min無飛弧無閃絡。

可聞噪音: ≤55db

使用條件

1.使用場所應有防止雨雪侵襲的措施。

2.海拔高度不超過2000米。

3.周圍空氣溫度：-5℃～+40℃。

4.在40℃時空氣濕度不超過50%，在較低溫度時允許有較高的相對濕度，在20℃時不超過90%。

5.使用場所機械振動振幅不大于0.05mm，頻率不大于600次/分。

6.安裝傾斜度與鉛垂線相差不大于5°。

7.周圍介質無爆炸危險，無導電塵埃與腐蝕性氣體

引用標準

DL/T5044-2004《火力發電廠、變電所直流系統設計技術規定》

DL/T459-2000《電力系統用直流電源柜訂貨技術條件》

DL/T637-1997《閥控式鉛酸蓄電池訂貨技術條件》

LS(W)30-40-JT《電力系統用微機控制直流電源柜技術條件》
